PRODUKTE

Rollstock-Membran

Track-Etched-Membran – perfekt für hohe Stückzahlen und einfache Prozessintegration

Die kerngeätzte Rollenmembran von Oxyphen – laminiert, unlaminiert oder faserbasiert – eignet sich ideal für die interne und großtechnische Fertigung. Sie wird aus hochwertigen Polyester- (PET) oder Polycarbonat- (PC) Rohstoffen hergestellt. Je nach Anwendungsanforderungen können die Membranen hydrophil, hydrophob oder oleophob ausgerüstet und von 310 mm breiten Spulen auf 8 mm breite Längsschnittrollen umgebaut werden.

Oxyphen bietet zwei Arten von Kernspurmembranen an: unlaminierte Unique-Mem- und laminierte RoTrac-Membranen. Beide sind als Rollenware erhältlich. UnlaminierteUnique-Mem® Kernspurmembranen zeichnen sich durch zylindrisch geformte Poren aus, die in unterschiedlichen Winkeln in die Membran eindringen. Sie bestehen aus einer einzelnen, trägerlosen Membranschicht, die je nach Porendichte transparent oder durchscheinend sein kann. LaminierteRoTrac® membranes are Unique-Mem®Membrantechnologien, die entweder hydrophob oder hydrophil erhältlich sind und mit Vliesmaterial (PP oder PET) verstärkt werden, um eine robustere Membran zu schaffen.

Die poröse Struktur der Oxyphen-Kernspurmembranen lässt sich in Porengröße und Porendichte je nach gewünschter Filtrationseffizienz, Durchflussrate oder Wassereintrittsdruck für eine bestimmte Anwendung anpassen. Die Membranen können durch Hitze- oder Ultraschallschweißen auf die meisten Kunststoffgehäuse aufgeschweißt werden, vorzugsweise im Stanz- und Siegelverfahren.

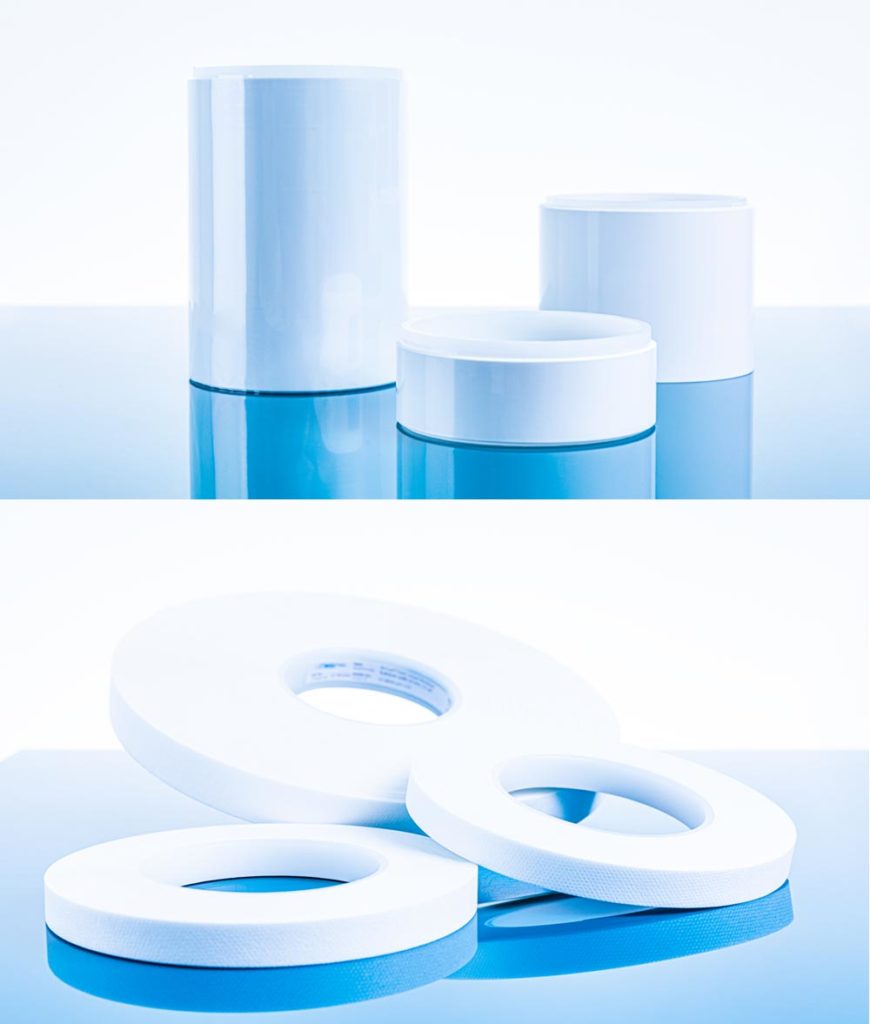

rollstock membrane
Es sind Rollenware-Membranen für laminierte, unlaminierte und faserbasierte Membranen erhältlich, die in Ihre unternehmenseigenen Großproduktionsprozesse integriert werden können.
  • 100 % PFOA-frei: Konform mit (EG) 1907/2006 REACH / Verordnung (EU) 2019/1021 POP
  • Kostengünstig
  • Bestens geeignet für die automatisierte Montage
  • Einfache Handhabung bei maximaler Leistung
  • Verschiedene Rohstoffoptionen
  • Mit und ohne Laminierung erhältlich
  • Einstellbare Porengröße, Porendichte und Dicke
  • Beständig gegen Gammastrahlen- und Röntgensterilisation
  • Hydrophile, hydrophobe und oleophobe Beschichtung erhältlich
  • Selbstreinigungs- und Reversierfunktion durch minimale Druckdifferenz
  • PET (hydrophil und hydrophob)
  • Polycarbonate (PC)
  • Alternative Membranmaterialien auf Anfrage erhältlich
Specification Unique-Mem® Track-Etched Membranes RoTrac® Track-Etched Membranes
Bandwidth (mm)
10, 13, 14.5, 20 & custom sizes
High Quality Raw Materials
PET – naturally slightly hydrophilic
PC – naturally slightly hydrophobic
PET-Membrane/ PET-Nonwoven –harder
PET-Membrane/ PP-Nonwoven – softer
Pore Size Ranges
0.1µm to 10µm
0.2µm to 3.0µm
Pore Density Ranges
105 to 109 pores per cm2
2×106 bis 3×108 pores per cm2
Thickness Ranges
8µm to 50µm
90µm to 220µm
Temperature Ranges
– 40°C and 160°C (for special application < 200°C)
– 40°C and 130°C (for special application < 160°C)
Air Flow Ranges
Up to 800 l / (bar cm2 min)
Up to 37 l / (bar cm2 min)
Hydrophilic Treatments
Various hydrophilic treatments increase water flow rate and wetting abilities of the membrane (example: PVP treatment)
Hydrophobic / Oleophobic Treatment:
Grade up to 7.5; AATCC TM 118
Salt spray resistance test2
According to IEC 60068-2-52, based on validation by the customer
Temperature resistance test1
In accordance with ISO 16750-4
Ice water shock test1&2
In accordance with ISO 16750-4
Climate resistance test
In accordance with ISO 16750-4
Chemical resistance test1
According LV124/ ISO 16750-5
IP Protection1
IP 64/65/66/67/68, according to DIN 40050

1 Testing in Progress

2 Based on Customer Validation

Hervorgehobene Fallstudie

Elektronische

Die Oxmotex AG ist ein Forschungs- und Entwicklungsunternehmen, das sich auf den elektroosmotischen Dampf- und Flüssigkeitstransport spezialisiert hat. Das Unternehmen entwickelte eine revolutionäre Technologie für den elektronisch gesteuerten Feuchtigkeitstransport in Membranen und Textilien. Auf der Suche nach einer neuen innovativen Technologie für aktiven, elektronisch gesteuerten Feuchtigkeitstransport wandte sich das Unternehmen an Oxyphen und entwickelte eine spurgeätzte Membranlösung, die auf wechselnde Klimabedingungen reagiert, Feuchtigkeit über die normale Schweißrate hinaus transportiert und gleichzeitig hohen Tragekomfort bietet.
