OxyDisc® Membranscheiben

Einfache Montage gestanzter hydrophober und hydrophiler Membranen

OxyDisc® Gestanzte Membranscheiben können einfach montiert und mit hydrophoben oder hydrophilen Membranen für jede Filtrations- oder Entlüftungsanwendung hergestellt werden.

Die Scheiben können auf einem Liner für den Einsatz in einem Hochgeschwindigkeits-Verarbeitungssystem oder einzeln in speziellen Blisterverpackungen hergestellt werden. Sie werden in Standardgrößen angeboten, können aber auch in kundenspezifischen Formen und Größen gefertigt werden. Beide Membrantechnologien von Oxyphen,UNIQUE-MEM® and ROTRAC®, sind in diesem Disc-Format verfügbar.

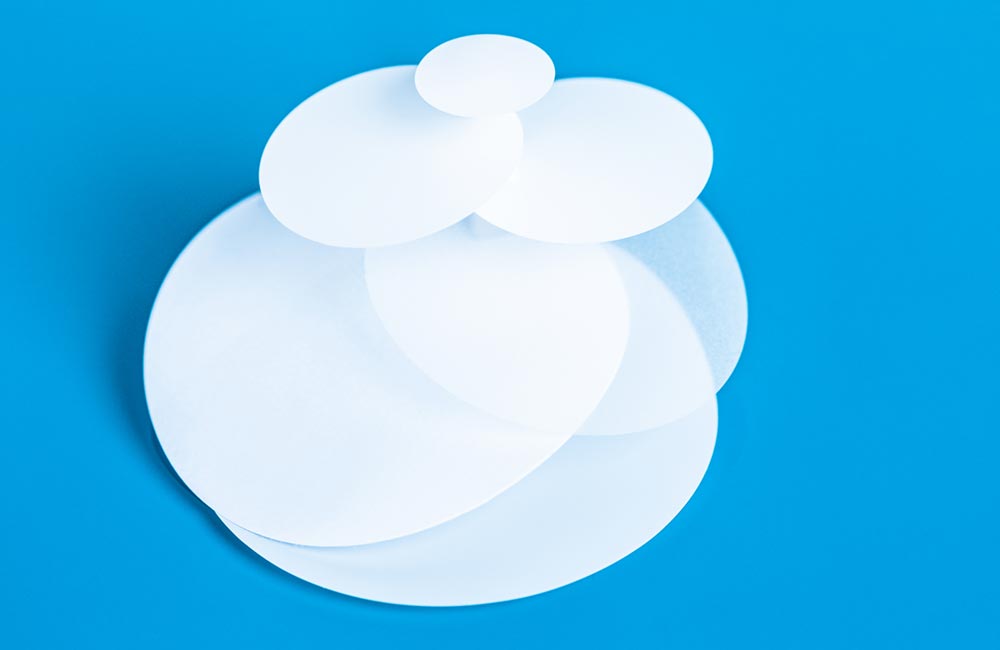

OxyDisc membrane discs
OxyDisc® Gestanzte Membranscheiben sind sowohl in Standardgrößen als auch in anpassbaren Größen für unlaminierte und laminierte, spurgeätzte Membranen erhältlich.
  • 100 % PFOA-frei: Konform mit (EG) 1907/2006 REACH / Verordnung (EU) 2019/1021 POP
  • Einfache Handhabung
  • Ideal für eine Einweglösung
  • Verschiedene Befestigungsmöglichkeiten wie Schweißen, Klemmen und Kleben

  • Durchmesser (mm): 13, 25, 37, 47, 50 (Hinweis: Andere Durchmesser auf Anfrage erhältlich)
  • PET ohne Laminierung
  • PET mit Laminierung aus PET oder PP (hydrophil oder hydrophob)
Specification Unique-Mem® Track-Etched Membranes RoTrac® Track-Etched Membranes
Bandwidth (mm)
10, 13, 14.5, 20 & custom sizes
High Quality Raw Materials
PET – naturally slightly hydrophilic
PC – naturally slightly hydrophobic
PET-Membrane/ PET-Nonwoven –harder
PET-Membrane/ PP-Nonwoven – softer
Pore Size Ranges
0.1µm to 10µm
0.2µm to 3.0µm
Pore Density Ranges
105 to 109 pores per cm2
2×106 bis 3×108 pores per cm2
Thickness Ranges
8µm to 50µm
90µm to 220µm
Temperature Ranges
– 40°C and 160°C (for special application < 200°C)
– 40°C and 130°C (for special application < 160°C)
Air Flow Ranges
Up to 800 l / (bar cm2 min)
Up to 37 l / (bar cm2 min)
Hydrophilic Treatments
Various hydrophilic treatments increase water flow rate and wetting abilities of the membrane (example: PVP treatment)
Hydrophobic / Oleophobic Treatment:
Grade up to 7.5; AATCC TM 118
Salt spray resistance test2
According to IEC 60068-2-52, based on validation by the customer
Temperature resistance test1
In accordance with ISO 16750-4
Ice water shock test1&2
In accordance with ISO 16750-4
Climate resistance test
In accordance with ISO 16750-4
Chemical resistance test1
According LV124/ ISO 16750-5
IP Protection1
IP 64/65/66/67/68, according to DIN 40050

1 Testing in Progress

2 Based on Customer Validation

  PC POM PBT PE PET PA PP PVC Silicone PS TPE EVA Natural Rubber Synthetic Rubber Metal Glass
Adhesive Sealing x x x x x x x x x x x x x x x x
Ultrasonic welding x x x x x x x x x x x x – – – –
Heated dies x x x x x x x x x x x x – – – –
Mechanical fit x x x x x x x x x x x x x x x x
Insert molding x x x x x x x x x x x x – – – –

Hervorgehobene Fallstudie

Automotive Headlamp Venting

Belüftung von Autoscheinwerfern

Ein Hersteller von Fahrzeugbeleuchtungsgeräten wandte sich an Oxyphen, um eine Entlüftungslösung mit hydrophober Membran zu entwickeln und zu entwerfen, die vier wichtige Designherausforderungen bewältigen sollte: Schutz vor Eindringen, ausreichender Luftstrom zur Vermeidung von Kondensation, individuelle Temperaturbedingungen und einfache Montage.
